Đầu cos dùng cho PLC, relay, terminal

Giới thiệu

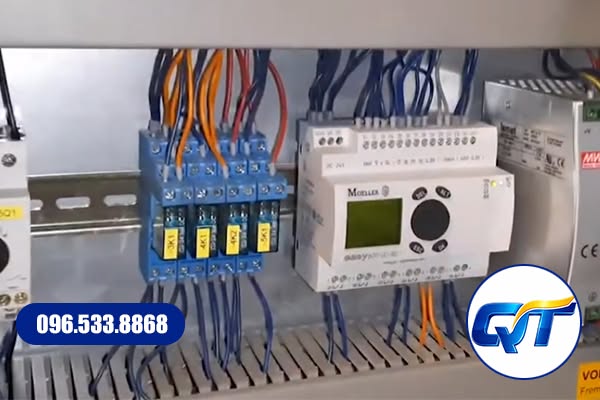

Trong hệ thống tự động hóa, PLC, relay và terminal thường sử dụng dòng đầu cos điều khiển như: đầu cos kim (cos pin), cos chữ Y (càng cua) hoặc cos tròn (cos khuyên). Các loại này giúp gom lõi dây mềm thành khối chắc chắn, đấu nối nhanh chóng và tránh chập cháy.
Các đầu cos phù hợp giúp:

• Đấu dây nhanh
• Nhận biết dây dễ dàng
• Giảm lỗi khi bảo trì

Các loại đầu cos thường dùng

Đầu cos kim đặc
Phù hợp:

• Terminal block
• PLC input/output
• Bộ điều khiển

Đầu cos rỗng E
Dùng cho:

• Dây mềm nhiều lõi
• Terminal dạng kẹp
• Lỗ cắm của PLC hoặc rơ-le chân cắm.

Xem thêm: đầu cos E

Đầu cos tròn RV
Dùng khi cần:

• Bắt vít
• Cố định dây

Xem thêm: cos tròn bọc nhựa RV

Đầu cos chữ Y SV
Ưu điểm:

• Tháo lắp nhanh
• Đấu nối tiện lợi

Xem thêm: đầu cos SV

Cách chọn cos cho PLC

Để chọn đầu cos cho PLC chuẩn xác, hãy dựa vào cấu tạo Terminal (khối đấu nối) của thiết bị và tiết diện dây dẫn. Các bước chọn chi tiết dưới đây sẽ đảm bảo kết nối tiếp xúc tốt, an toàn và đúng kỹ thuật lắp tủ điện.

1. Chọn loại đầu cos theo chân đế PLC

Terminal của PLC (I/O, nguồn, truyền thông) thường nhỏ và sử dụng cơ cấu kẹp ốc hoặc cắm rút (terminal block).
Đầu Cos Kim: Là loại phổ biến nhất cho PLC, chia thành 2 loại:

• Cos kim dẹt/tròn (đặc hoặc rỗng): Chuyên dùng để cắm trực tiếp vào các domino, khe cắm chốt nhỏ trên PLC.
• Cos kim ống: Thường được bọc nhựa cách điện ở đuôi, chuyên dùng cho các dạng terminal kẹp lò xo hoặc siết ốc thế hệ mới.

Đầu Cos Càng Cua: Dùng cho các terminal dạng siết ốc phẳng, có thể nới lỏng ốc, đưa cos vào và siết lại mà không cần tháo rời ốc ra khỏi cụm.

2. Xác định tiết diện dây dẫn và màu sắc chuẩn

Đầu cos phải tương thích chính xác với kích thước lõi đồng của dây điều khiển (thường dùng dây cỡ nhỏ cho tín hiệu PLC).
Quy tắc: Chọn cos lớn hơn hoặc bằng tiết diện dây, tuyệt đối không dùng cos quá to so với dây vì sẽ bị lỏng và tiếp xúc điện kém.

Kết luận

Trong các hệ thống điều khiển tự động hóa, PLC, relay và terminal là những vị trí yêu cầu độ chính xác cao trong quá trình đấu nối. Một điểm tiếp xúc không ổn định có thể gây ra các lỗi như mất tín hiệu, sai lệch điều khiển hoặc làm gián đoạn quá trình vận hành của máy móc.
Việc lựa chọn đúng loại đầu cos cho từng vị trí đấu dây giúp:

• Cố định chắc chắn lõi dây dẫn
• Duy trì khả năng truyền tín hiệu ổn định
• Hạn chế tình trạng tuột dây, oxy hóa hoặc tiếp xúc kém
• Giúp việc lắp đặt và bảo trì tủ điều khiển dễ dàng hơn

Các dòng đầu cos như cos kim, cos rỗng, cos tròn và cos chữ Y thường được sử dụng tùy theo thiết kế terminal, thiết bị điều khiển và tiết diện dây điện.
