Kìm ép cos cho cáp điện lớn: những lưu ý khi thi công điện công nghiệp

Trong hệ thống điện công nghiệp, các loại cáp có tiết diện lớn được sử dụng phổ biến để truyền tải nguồn điện đến tủ phân phối, máy biến áp, động cơ, máy móc và các thiết bị công suất cao. Khi đấu nối những loại cáp này, kìm ép cos cho cáp điện lớn là dụng cụ quan trọng giúp tạo mối liên kết chắc chắn giữa đầu cos và dây dẫn.

Khác với dây điện tiết diện nhỏ, cáp lớn đòi hỏi lực ép cao, khuôn ép chính xác và quy trình thi công nghiêm ngặt hơn. Chỉ một sai sót trong việc lựa chọn đầu cos, khuôn ép hoặc thao tác ép cũng có thể làm tăng điện trở tiếp xúc, gây phát nhiệt và ảnh hưởng đến độ ổn định của hệ thống.

Vậy khi sử dụng kìm ép cos cho cáp điện lớn cần lưu ý những gì? Dưới đây là những vấn đề kỹ thuật quan trọng cần kiểm tra trước, trong và sau quá trình thi công.

Kìm ép cos cho cáp điện lớn là gì?

Kìm ép cos cho cáp điện lớn là dụng cụ được thiết kế để tạo lực ép đủ lớn nhằm liên kết đầu cos với lõi cáp có tiết diện lớn.
Tùy vào kích thước cáp và yêu cầu công việc, có thể sử dụng:

• Kìm ép cos cơ khí loại lớn.
• Kìm ép cos thủy lực.
• Kìm ép cos thủy lực dùng pin.
• Máy ép cos chuyên dụng.

Trong thi công điện công nghiệp, kìm ép cos thủy lực và kìm ép cos dùng pin thường được lựa chọn khi làm việc với cáp có tiết diện lớn vì có khả năng tạo lực ép cao và giảm đáng kể sức lao động.
Điều quan trọng là phải lựa chọn thiết bị có dải ép phù hợp với đầu cos và tiết diện cáp thực tế.

Vì sao ép cos cho cáp lớn cần được chú trọng?

Cáp điện lớn thường mang dòng điện cao. Vì vậy, chất lượng của từng mối nối có ảnh hưởng trực tiếp đến độ an toàn của hệ thống.
Một mối ép không đạt yêu cầu có thể dẫn đến:

• Điện trở tiếp xúc tăng.
• Phát nhiệt tại điểm đấu nối.
• Lão hóa lớp cách điện.
• Đầu cos bị lỏng.
• Sụt áp cục bộ.
• Hư hỏng thiết bị đầu cuối.
• Tăng nguy cơ sự cố trong quá trình vận hành.

Đặc biệt, điểm đấu nối có vấn đề có thể không biểu hiện ngay khi hệ thống mới đưa vào sử dụng mà phát sinh sau một thời gian mang tải.

Vì vậy, kiểm soát chất lượng mối ép ngay từ khâu thi công là rất cần thiết.

Xác định chính xác tiết diện cáp

Đây là bước đầu tiên khi lựa chọn kìm ép cos.
Không nên chọn kìm chỉ dựa vào đường kính bên ngoài của cáp. Cần xác định chính xác tiết diện ruột dẫn, thường được tính bằng mm².
Ví dụ: 35mm², 50mm², 70mm², 95mm², 120mm², 150mm², 185mm², 240mm², 300mm², 400mm², 500mm², 630mm².
Mỗi loại kìm sẽ có phạm vi tiết diện nhất định. Nếu sử dụng kìm có dải ép không phù hợp, mối nối có thể không đạt yêu cầu dù thao tác được thực hiện đúng.

Chọn đầu cos phù hợp với cáp

Không chỉ kìm ép mà đầu cos cũng phải phù hợp với dây dẫn.
Cần kiểm tra:

• Tiết diện dây.
• Vật liệu lõi cáp.
• Vật liệu đầu cos.
• Đường kính lỗ luồn dây.
• Kích thước lỗ bắt bulông.
• Chiều dài phần thân cos.
• Số lượng và vị trí điểm ép.

Đối với cáp đồng, đầu cos đồng thường được sử dụng. Với cáp nhôm hoặc hệ thống kết nối đồng – nhôm, cần sử dụng loại đầu cos phù hợp với vật liệu dẫn điện và yêu cầu của hệ thống.
Không nên cố sử dụng một đầu cos cho nhiều kích thước dây khác nhau chỉ vì dây có thể đưa vào bên trong.

Chọn đúng khuôn ép

Đây là một trong những yếu tố quan trọng nhất khi sử dụng kìm ép cos cho cáp điện lớn.
Kìm thủy lực có thể tạo lực rất lớn nhưng nếu sử dụng sai khuôn thì mối ép vẫn có thể không đạt yêu cầu.
Khuôn cần phù hợp với:

• Tiết diện dây.
• Loại đầu cos.
• Vật liệu đầu cos.
• Hình dạng mối ép yêu cầu.

Một số loại khuôn phổ biến có thể tạo mối ép lục giác hoặc các dạng hình học khác tùy theo thiết kế của nhà sản xuất.
Không nên tự ý thay đổi khuôn hoặc sử dụng khuôn không tương thích chỉ để ép được một loại đầu cos khác.

Kiểm tra lực ép

Cáp càng lớn thì yêu cầu về lực ép càng cao, nhưng không có nghĩa ép càng mạnh càng tốt.

Lực ép cần phù hợp với đầu cos, dây dẫn, khuôn và hướng dẫn kỹ thuật của nhà sản xuất.

Nếu lực ép quá nhỏ:

• Dây có thể không được nén chặt.
• Mối nối có thể lỏng.
• Điện trở tiếp xúc tăng.

Nếu lực ép quá lớn:

• Đầu cos có thể bị biến dạng quá mức.
• Thành cos có nguy cơ nứt.
• Lõi dây có thể bị ảnh hưởng.

Do đó, khi thi công cáp lớn, không nên dùng cảm giác tay để đánh giá lực ép. Cần sử dụng dụng cụ được thiết kế cho đúng phạm vi công việc.

Tuốt cáp đúng chiều dài

Trước khi ép, phần cách điện cần được loại bỏ với chiều dài phù hợp với đầu cos.
Nếu tuốt quá ngắn, lõi cáp không đi hết vào thân cos.
Nếu tuốt quá dài, phần lõi dẫn điện có thể bị lộ ra ngoài quá nhiều sau khi hoàn thành.

Khi tuốt cáp lớn, cần tránh làm xước hoặc cắt vào các sợi dẫn điện bên trong.
Đối với cáp nhiều sợi, nên giữ các sợi dẫn tập trung và đưa toàn bộ lõi vào đầu cos trước khi thực hiện ép.

Đưa lõi cáp vào hết đầu cos

Sau khi tuốt cáp, cần đưa lõi dẫn điện vào đến vị trí phù hợp bên trong đầu cos.
Trước khi ép nên kiểm tra:

• Các sợi dẫn đã nằm gọn trong thân cos.
• Không có sợi đồng bị xòe ra ngoài.
• Lõi cáp không bị lệch.
• Dây đã đi đến đúng chiều sâu.

Nếu lõi dây không được đưa đủ sâu, diện tích tiếp xúc giữa đầu cos và dây sẽ giảm, ảnh hưởng đến chất lượng mối nối.

Thực hiện ép đúng vị trí và số lần

Với cáp lớn, nhiều loại đầu cos yêu cầu thực hiện nhiều điểm ép.
Kỹ thuật viên cần tuân thủ đúng:

• Vị trí ép.
• Thứ tự ép.
• Số lần ép.
• Khoảng cách giữa các điểm ép.

Không nên ép tùy ý theo cảm giác.

Nếu đầu cos yêu cầu nhiều lần ép, các điểm ép cần được bố trí phù hợp trên phần thân chứa lõi dây. Không ép vào phần bản cực hoặc khu vực không được thiết kế để chịu lực ép.

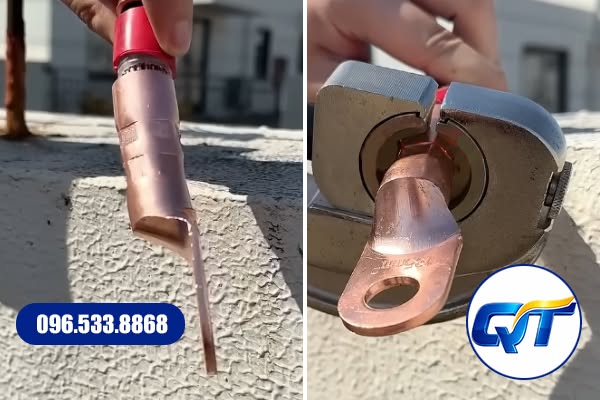

Kiểm tra đầu cos sau khi ép

Sau khi hoàn thành, cần kiểm tra ngoại quan toàn bộ mối nối.
Một số nội dung cần kiểm tra:

• Đầu cos có bị nứt không?
• Vết ép có đồng đều không?
• Khuôn có tạo đúng hình dạng không?
• Dây có bị tuột không?
• Có sợi dẫn nào bị đứt hoặc xòe ra không?
• Đầu cos có bị ép lệch không?

Nếu phát hiện dấu hiệu bất thường, không nên đưa mối nối vào vận hành trước khi xác định nguyên nhân.

Kiểm tra độ chắc chắn của mối nối

Sau khi ép, cần kiểm tra khả năng giữ dây của đầu cos.
Đối với kiểm tra nhanh tại hiện trường, có thể kiểm tra độ chắc chắn của dây theo phương pháp phù hợp với quy trình thi công.
Đối với công trình có yêu cầu nghiệm thu, nên sử dụng phương pháp thử cơ học theo tiêu chuẩn hoặc tài liệu kỹ thuật áp dụng cho loại đầu cos và cáp đang sử dụng.
Không nên chỉ dựa vào cảm giác "đã ép rất chặt" để kết luận mối nối đạt yêu cầu.

Kiểm tra điện trở và nhiệt độ khi cần thiết

Với hệ thống điện công nghiệp, đặc biệt là đường cáp tải lớn, có thể cần thực hiện các phép kiểm tra điện theo yêu cầu của dự án.
Điện trở tiếp xúc cao có thể là dấu hiệu cho thấy mối nối chưa đạt yêu cầu.
Sau khi hệ thống hoạt động, việc kiểm tra nhiệt độ bằng thiết bị phù hợp cũng có thể giúp phát hiện những điểm đấu nối phát nhiệt bất thường.
Không nên dùng tay chạm trực tiếp vào đầu cos hoặc cáp đang mang tải để kiểm tra nhiệt độ.

Kìm ép cos thủy lực hay kìm ép cos dùng pin cho cáp lớn?

Kìm ép cos thủy lực
Kìm thủy lực phù hợp với những công việc yêu cầu lực ép lớn.
Ưu điểm:

• Lực ép cao.
• Không cần dùng nhiều sức tay.
• Phù hợp với cáp lớn.
• Có nhiều lựa chọn về khuôn ép.

Đây là loại dụng cụ phổ biến trong thi công điện công nghiệp.

Kìm ép cos dùng pin
Kìm ép cos dùng pin sử dụng động cơ và hệ thống truyền lực để thực hiện quá trình ép.
Ưu điểm:

• Giảm sức lao động.
• Tốc độ thao tác nhanh.
• Dễ di chuyển.
• Phù hợp với công việc cần thực hiện nhiều mối ép.

Tuy nhiên, cần chú ý đến dung lượng pin, trọng lượng máy và khả năng cung cấp khuôn phù hợp.

Những lỗi thường gặp khi ép cos cho cáp điện lớn

Chọn sai tiết diện đầu cos
Đây là lỗi có thể khiến mối nối không chắc chắn ngay từ đầu.

Dùng sai khuôn
Khuôn không phù hợp có thể làm đầu cos biến dạng sai hình dạng.

Ép thiếu lực
Mối nối không được nén đủ và có thể tăng điện trở tiếp xúc.

Ép quá lực
Đầu cos có thể bị biến dạng hoặc nứt.

Tuốt cáp làm hỏng lõi dẫn điện
Việc dùng dụng cụ không phù hợp có thể làm xước hoặc đứt sợi dẫn.

Không kiểm tra sau khi ép
Một mối ép lỗi nếu không được phát hiện sẽ trở thành điểm yếu trong hệ thống điện.

Checklist kiểm tra mối ép cáp lớn đạt chuẩn

Có thể sử dụng checklist nhanh sau:

• Đúng tiết diện cáp.
• Đúng loại đầu cos.
• Đầu cos phù hợp với vật liệu dây dẫn.
• Đúng kìm ép.
• Đúng khuôn ép.
• Đúng lực ép theo yêu cầu kỹ thuật.
• Đúng vị trí và số lần ép.
• Không có vết nứt trên đầu cos.
• Lõi cáp được giữ chắc.
• Mối nối không có dấu hiệu bất thường.
• Thực hiện phép kiểm tra bổ sung nếu công trình yêu cầu.

Kết luận

Khi thi công điện công nghiệp, việc lựa chọn đúng kìm ép cos cho cáp điện lớn có vai trò quan trọng trong việc tạo ra mối nối chắc chắn và ổn định. Tuy nhiên, chất lượng mối ép không phụ thuộc riêng vào chiếc kìm mà còn liên quan đến tiết diện cáp, đầu cos, khuôn ép, lực ép và kỹ thuật thi công.

Đối với cáp có tiết diện lớn, nên ưu tiên các loại kìm thủy lực hoặc kìm ép cos dùng pin có thông số phù hợp. Đồng thời, cần tuân thủ hướng dẫn kỹ thuật của nhà sản xuất đầu cos và dụng cụ ép, kiểm tra mối nối sau khi ép và thực hiện các phép thử cần thiết đối với công trình yêu cầu nghiệm thu.

Lựa chọn đúng dụng cụ ngay từ đầu sẽ giúp quá trình thi công thuận tiện hơn, giảm sức lao động và góp phần nâng cao độ tin cậy của hệ thống điện công nghiệp.
