Tiêu chuẩn lực ép đầu cos trong ngành điện và những điều cần biết

Tiêu chuẩn lực ép đầu cos là gì?

Trong mọi hệ thống điện, từ điện dân dụng đến điện công nghiệp, chất lượng mối nối đóng vai trò quyết định đến độ an toàn và khả năng vận hành ổn định. Một trong những yếu tố quan trọng nhất nhưng thường bị bỏ qua chính là lực ép đầu cos khi sử dụng kìm bấm cáp điện.
Lực ép đầu cos là lực tác động của kìm ép hoặc máy ép lên đầu cos để tạo liên kết chắc chắn giữa đầu cos và lõi dây dẫn. Nếu lực ép quá nhỏ, đầu cos sẽ lỏng và tăng điện trở tiếp xúc; nếu lực ép quá lớn, đầu cos có thể bị biến dạng hoặc nứt, làm giảm khả năng chịu tải.
Vì vậy, việc tuân thủ tiêu chuẩn lực ép là yêu cầu bắt buộc trong thi công tủ điện, hệ thống điện công nghiệp, trạm biến áp và các công trình yêu cầu độ an toàn cao.

Vì sao lực ép đầu cos lại quan trọng?

Mục đích của việc ép đầu cos không chỉ là giữ dây điện không bị tuột mà còn tạo ra mối nối có điện trở tiếp xúc thấp nhất.

Một lực ép đạt chuẩn sẽ giúp:

• Đầu cos ôm sát toàn bộ lõi dây.
• Tăng diện tích tiếp xúc điện.
• Giảm tổn hao điện năng.
• Hạn chế phát nhiệt tại điểm đấu nối.
• Tăng khả năng chịu rung lắc.
• Giảm hiện tượng oxy hóa.
• Kéo dài tuổi thọ của hệ thống điện.

Ngược lại, mối ép không đạt tiêu chuẩn có thể gây nóng đầu cos, cháy terminal, chập điện và làm hư hỏng thiết bị.

Tiêu chuẩn lực ép đầu cos được xác định như thế nào?

Không có một giá trị lực ép chung cho tất cả các loại đầu cos. Lực ép phù hợp phụ thuộc vào nhiều yếu tố như:

Tiết diện dây dẫn
Tiết diện càng lớn thì lực ép yêu cầu càng cao.
Ví dụ:
Dây 1.5 mm² cần lực ép nhỏ hơn nhiều so với dây 120 mm².
Các loại cáp điện công nghiệp thường yêu cầu sử dụng kìm ép thủy lực hoặc máy ép chuyên dụng.

Chất liệu đầu cos
Mỗi vật liệu có độ cứng khác nhau:

• Đầu cos đồng.
• Đầu cos đồng mạ thiếc.
• Đầu cos đồng nhôm.
• Đầu cos nhôm.

Do đó, lực ép và khuôn ép cũng có sự khác biệt để đảm bảo đầu cos biến dạng đúng tiêu chuẩn.

Kiểu đầu cos
Các loại đầu cos như:

• Đầu cos tròn.
• Đầu cos chữ Y.
• Đầu cos pin.
• Đầu cos đúc đỏ.
• Đầu cos điều khiển.

đều có cấu tạo khác nhau, vì vậy yêu cầu lực ép và khuôn ép cũng không giống nhau.

Loại khuôn ép
Các khuôn ép phổ biến gồm:

• Khuôn lục giác (Hex).
• Khuôn Oval.
• Khuôn chữ B.
• Khuôn chữ W.
• Khuôn vuông.

Việc sử dụng đúng khuôn sẽ giúp lực ép phân bố đều trên toàn bộ bề mặt đầu cos.

Điều gì xảy ra nếu lực ép không đạt tiêu chuẩn?

Ép thiếu lực
Đây là lỗi phổ biến nhất khi sử dụng kìm thông thường hoặc kìm ép chất lượng kém.
Hậu quả gồm:

• Đầu cos lỏng.
• Lõi dây không được nén chặt.
• Điện trở tiếp xúc tăng.
• Mối nối nhanh nóng.
• Đầu cos dễ tuột khi rung lắc.

Trong thời gian dài, hiện tượng này có thể dẫn đến cháy đầu nối hoặc ngắt điện đột ngột.

Ép quá lực
Nhiều người cho rằng ép càng mạnh thì càng chắc, nhưng thực tế không phải vậy.
Lực ép quá lớn có thể:

• Làm nứt đầu cos.
• Biến dạng cấu trúc kim loại.
• Làm gãy các sợi đồng bên trong dây dẫn.
• Giảm khả năng chịu tải của mối nối.

Đối với đầu cos đồng nhôm, việc ép quá lực còn có thể làm hỏng lớp liên kết giữa hai vật liệu.

Tiêu chuẩn mối ép đạt chất lượng

Một đầu cos được ép đúng kỹ thuật thường có các đặc điểm sau:
Đầu cos ôm sát lõi dây
Không có khe hở giữa lõi dây và đầu cos.
Không bị nứt hoặc biến dạng bất thường
Đầu cos chỉ biến dạng theo đúng hình dạng của khuôn ép.
Không làm đứt sợi đồng
Các sợi đồng bên trong vẫn được giữ nguyên, chỉ được nén chặt.
Không thể rút dây bằng tay
Sau khi ép hoàn thành, dây dẫn phải được giữ chắc trong đầu cos.
Bề mặt ép đồng đều
Dấu ép rõ nét và cân đối trên toàn bộ khu vực ép.

Những yếu tố ảnh hưởng đến lực ép đầu cos

Chất lượng kìm ép
Kìm ép cos chuyên dụng có cơ cấu tạo lực ổn định giúp mỗi lần ép đều đạt lực gần như nhau.
Trong khi đó, các loại kìm thông thường không kiểm soát được lực ép.
Chất lượng đầu cos
Đầu cos đạt tiêu chuẩn sẽ có:

• Đồng nguyên chất.
• Thành cos đủ độ dày.
• Kích thước chính xác.

Đầu cos kém chất lượng dễ bị nứt hoặc biến dạng khi ép.

Kích thước dây điện
Nếu sử dụng dây nhỏ hơn đầu cos:

• Lõi dây không được nén đủ.
• Mối nối dễ lỏng.

Nếu dây lớn hơn đầu cos:

• Không thể đưa hết lõi dây vào.
• Ép không đạt tiêu chuẩn.

Tay nghề người thi công
Người thi công cần:

• Tuốt dây đúng chiều dài.
• Đưa dây vào hết chiều sâu đầu cos.
• Chọn đúng khuôn ép.
• Ép đúng vị trí.

Đây là những yếu tố quyết định chất lượng mối nối.

Làm thế nào để đảm bảo lực ép đạt tiêu chuẩn?

Sử dụng kìm ép cos chuyên dụng
Đây là giải pháp quan trọng nhất.
Các loại kìm bánh cóc hoặc kìm thủy lực thường được thiết kế để chỉ nhả khi đã đạt lực ép yêu cầu, giúp giảm sai sót trong quá trình thi công.

Chọn đúng khuôn ép
Mỗi loại đầu cos có khuôn ép riêng.
Không nên dùng một khuôn cho nhiều loại đầu cos khác nhau.

Chọn đầu cos đúng tiết diện
Tiết diện dây và đầu cos phải tương thích hoàn toàn để tạo mối nối chắc chắn.

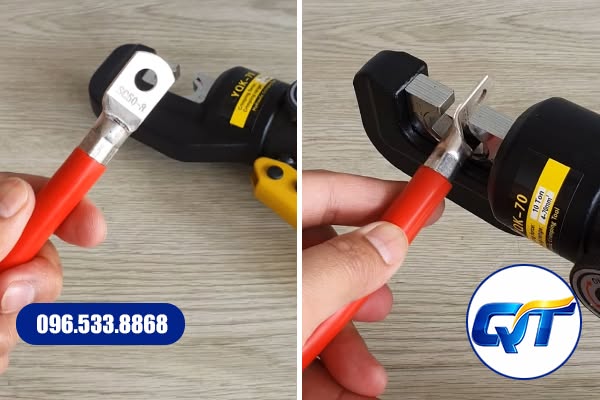

Kiểm tra sau khi ép
Sau khi ép nên:

• Quan sát hình dạng đầu cos.
• Kiểm tra dấu ép.
• Thử kéo nhẹ dây dẫn.
• Đo điện trở tiếp xúc nếu cần.

Đây là bước quan trọng để phát hiện sớm các lỗi trước khi đưa hệ thống vào vận hành.

Những sai lầm thường gặp khi ép đầu cos

Một số lỗi phổ biến gồm:

• Dùng kìm điện thay cho kìm ép cos.
• Chọn sai khuôn ép.
• Ép nhiều lần trên cùng một vị trí.
• Ép lệch tâm.
• Dùng đầu cos không đúng kích thước.
• Tuốt dây quá ngắn hoặc quá dài.
• Không kiểm tra sau khi ép.

Những sai lầm này đều có thể ảnh hưởng đến chất lượng và độ an toàn của mối nối.

Ứng dụng của việc ép đầu cos đúng tiêu chuẩn

Việc tuân thủ lực ép tiêu chuẩn đặc biệt quan trọng trong:

• Tủ điện công nghiệp.
• Hệ thống điều khiển tự động.
• Nhà máy sản xuất.
• Trạm biến áp.
• Điện năng lượng mặt trời.
• Hệ thống điện gió.
• Máy móc công nghiệp.
• Động cơ điện.
• Hệ thống phân phối điện hạ thế và trung thế.

Kết luận

Tiêu chuẩn lực ép đầu cos là yếu tố quan trọng quyết định chất lượng mối nối điện, khả năng dẫn điện và độ an toàn của toàn bộ hệ thống. Một mối ép đạt chuẩn không chỉ giúp đầu cos liên kết chặt với lõi dây mà còn giảm điện trở tiếp xúc, hạn chế phát nhiệt và kéo dài tuổi thọ thiết bị.
Để đảm bảo lực ép đúng tiêu chuẩn, cần sử dụng kìm ép cos chuyên dụng, lựa chọn đúng khuôn ép, đầu cos phù hợp với tiết diện dây và thực hiện đầy đủ các bước kiểm tra sau khi ép. Đây là những yêu cầu cơ bản nhưng đóng vai trò quan trọng trong mọi công trình điện dân dụng và công nghiệp.
