Đầu cos dùng trong hệ thống điện nhà máy

Giới thiệu

Hệ thống điện nhà máy có đặc điểm:

• Công suất lớn
• Hoạt động liên tục
• Nhiều thiết bị tải

Vì vậy các điểm đấu nối cần đảm bảo:

• Độ chắc chắn
• Khả năng chịu dòng
• Độ bền lâu dài

Các vị trí sử dụng đầu cos trong nhà máy

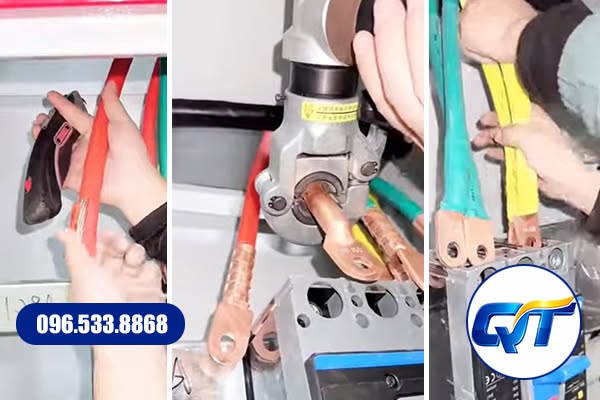

1. Tủ điện động lực

Đây là nơi tập trung dòng điện lớn và các thiết bị đóng cắt công suất cao. (Điển hình là: MCCB/ACB, Thanh cái đồng)
Dùng các loại: SC, DT, DTS
Xem thêm: đầu cos đồng đỏ nối dây điện

2. Tủ điều khiển & Tủ PLC

Khu vực này chứa nhiều thiết bị nhỏ, yêu cầu độ chính xác cao và số lượng điểm đấu nối lớn.

• Contactor & Rơ-le: Sử dụng đầu cos mỏ vịt hoặc cos kim để đấu vào các chân domino hoặc cuộn coil của contactor.
• Domino (Cầu đấu): Đấu nối dây tín hiệu, dây điều khiển vào domino vít sử dụng đầu cos chĩa (chữ Y) hoặc cos mỏ vịt giúp thao tác nhanh chóng và không cần tháo rời hẳn ốc vít.
• Bộ điều khiển (PLC, Biến tần): Dùng đầu cos kim tròn (pin) hoặc cos kim dẹp để cắm trực tiếp vào các chân cắm rắc-tơ của thiết bị, chống đứt gãy lõi đồng

3. Máy móc sản xuất

Trong các nhà máy sản xuất, hệ thống điện của máy móc thường phải hoạt động liên tục trong nhiều giờ với cường độ cao. Các điểm đấu nối dây dẫn tại động cơ, biến tần, bộ điều khiển, tủ máy… cần đảm bảo độ ổn định để tránh xảy ra sự cố trong quá trình vận hành.
Đầu cos sử dụng cho máy công nghiệp cần đáp ứng các yêu cầu như:
Khả năng chịu rung động cơ học
Nhiều thiết bị như:

• Máy CNC
• Máy đóng gói
• Máy gia công
• Băng tải công nghiệp
• Động cơ truyền động

thường phát sinh rung động trong quá trình hoạt động.
Nếu điểm nối không chắc chắn, dây dẫn có thể bị:

• Lỏng vị trí tiếp xúc
• Giảm khả năng truyền điện
• Phát sinh nhiệt tại điểm đấu nối

Việc sử dụng đầu cos phù hợp và ép đúng kỹ thuật giúp cố định phần dây dẫn, hạn chế tình trạng tuột hoặc dịch chuyển trong quá trình máy vận hành.
Khả năng chịu dòng tải liên tục
Máy móc công nghiệp thường sử dụng các nguồn điện cấp cho:

• Động cơ
• Bộ gia nhiệt
• Biến tần
• Bộ nguồn điều khiển

Các thiết bị này có thể hoạt động trong thời gian dài, khiến điểm đấu nối phải chịu dòng điện liên tục.
Đảm bảo an toàn trong môi trường công nghiệp
Khu vực sản xuất thường có các yếu tố ảnh hưởng đến điểm đấu nối như:

• Nhiệt độ cao
• Bụi công nghiệp
• Độ ẩm
• Dầu mỡ máy móc

Vì vậy, việc lựa chọn đúng loại đầu cos theo từng vị trí đấu nối sẽ giúp tăng tuổi thọ hệ thống điện và giảm thời gian dừng máy để sửa chữa.
Đầu cos nào phù hợp dây nguồn lớn?
Nhóm cos ép cáp thường dùng: Cos đồng SC, đầu cos đồng đỏ
Ưu điểm:

• Thành cos dày
• Khả năng dẫn điện tốt
• Chịu tải cao

Lỗi thường gặp khi đấu nối nhà máy

• Chọn sai kích thước cos
• Ép không đủ lực
• Dùng sai loại vật liệu
• Chọn đúng loại đầu cos nhưng không phù hợp với tiết diện dây dẫn

Kết luận

Trong hệ thống điện nhà máy, mỗi điểm đấu nối đều ảnh hưởng trực tiếp đến khả năng vận hành ổn định của máy móc và thiết bị.
Việc lựa chọn đúng loại đầu cos phù hợp với từng vị trí sử dụng như tủ điện động lực, động cơ, máy sản xuất hay hệ thống điều khiển giúp:

• Đảm bảo khả năng truyền tải dòng điện
• Hạn chế tình trạng nóng mối nối
• Giảm nguy cơ lỏng dây, mất tiếp xúc
• Tăng tuổi thọ cho thiết bị điện

Tùy theo đặc điểm hệ thống, doanh nghiệp có thể lựa chọn các nhóm đầu cos khác nhau như cos đấu mạch điều khiển cho mạch tín hiệu, đầu cos đồng ngắn SC cho dây nguồn công suất lớn hoặc cos đồng nhôm cho các điểm đấu nối vật liệu khác nhau.
Một hệ thống điện công nghiệp bền vững không chỉ phụ thuộc vào thiết bị chính mà còn đến từ những chi tiết nhỏ trong quá trình đấu nối.
