Cách chọn đầu cos phù hợp với tiết diện dây điện (mm²)

Vì sao cần chọn đúng đầu cos theo tiết diện dây điện?

Trong quá trình đấu nối hệ thống điện, việc lựa chọn đúng đầu cos theo tiết diện dây dẫn là yếu tố quan trọng giúp đảm bảo khả năng dẫn điện, độ chắc chắn của mối nối và an toàn khi vận hành.
Nếu chọn đầu cos sai kích thước, mối nối có thể gặp các vấn đề như:

• Dây điện bị lỏng sau khi ép
• Tiếp xúc điện kém
• Phát sinh nhiệt tại điểm đấu nối
• Giảm tuổi thọ thiết bị điện

Vì vậy, trước khi lựa chọn đầu cos, cần xác định chính xác tiết diện dây điện đang sử dụng (mm²) để chọn đúng loại cos phù hợp.

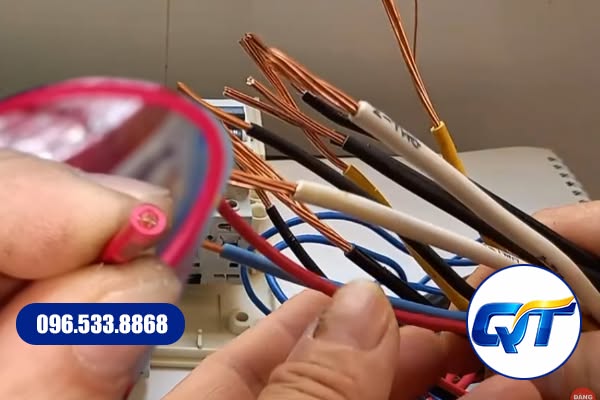

Tiết diện dây điện (mm²) là gì?

Tiết diện dây điện là diện tích mặt cắt ngang của phần lõi dẫn điện, thường được ký hiệu bằng đơn vị mm².
Ví dụ:

• Dây 1.5mm² có lõi dẫn điện nhỏ hơn dây 6mm²
• Dây 25mm² có khả năng tải dòng điện lớn hơn dây 10mm²

Tiết diện dây càng lớn thì đầu cos sử dụng cũng cần có kích thước tương ứng để đảm bảo dây nằm vừa trong phần ống ép của đầu cos.

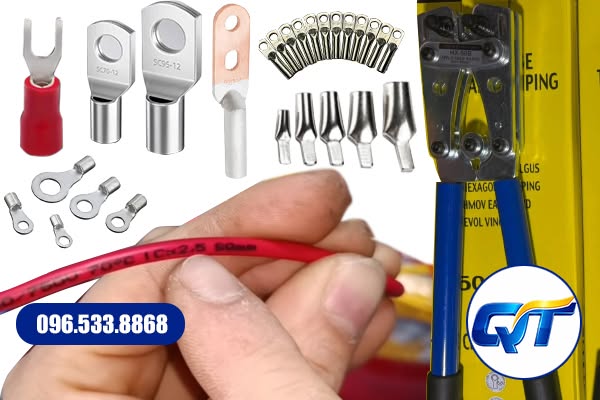

Cách chọn đầu cos phù hợp với dây dẫn

Để lựa chọn đầu cos phù hợp, trước tiên bạn cần xác định loại dây dẫn đang sử dụng là dây đồng hay dây nhôm. Sau đó, dựa vào tiết diện dây dẫn (mm²), kích thước lỗ bắt bu lông và loại đầu cos để chọn đúng sản phẩm.

Việc sử dụng đầu cos có kích thước phù hợp giúp tăng diện tích tiếp xúc giữa dây dẫn và đầu cos, giảm điện trở tiếp xúc, hạn chế phát sinh nhiệt, đồng thời đảm bảo mối nối chắc chắn và an toàn trong quá trình vận hành.

Chọn đầu cos theo tiết diện dây dẫn

Nguyên tắc quan trọng nhất là tiết diện đầu cos phải tương ứng với tiết diện dây dẫn. Không nên sử dụng đầu cos có kích thước nhỏ hơn hoặc lớn hơn tiết diện của dây cáp, vì có thể làm giảm chất lượng mối ép, tăng điện trở tiếp xúc và ảnh hưởng đến khả năng chịu tải của hệ thống.

Ví dụ:

Dây cáp 16 mm² → sử dụng đầu cos 16 mm²
Dây cáp 35 mm² → sử dụng đầu cos 35 mm²
Dây cáp 95 mm² → sử dụng đầu cos 95 mm²

Lưu ý: Chỉ trong một số trường hợp đặc biệt theo yêu cầu kỹ thuật mới sử dụng đầu cos có kích thước khác, khi đó cần có phụ kiện chuyển đổi hoặc tuân theo hướng dẫn của nhà sản xuất.

Chọn kích thước lỗ bắt bu lông

Ngoài tiết diện dây, bạn cũng cần chọn đúng kích thước lỗ bắt bu lông để phù hợp với thiết bị đấu nối.

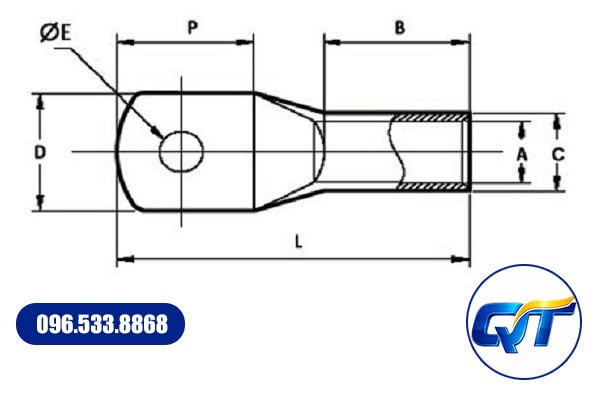

Thông tin ký hiệu lỗ bắt bu lông trên bản vẽ kỹ thuật đầu cos:

A: chỉ số tiết diện dây dẫn (mm2)

ØE: Chỉ số kích thước lỗ tròn bắt ốc (thông thường các chỉ số này sẽ cộng thêm 0.1mm – 0.3mm)

Ví dụ thực tế:  Đầu cos SC 35-8

• 35: Dùng cho dây dẫn có tiết diện 35 mm²
• 8: Lỗ bắt bu lông M8

Ngoài ra, khi chọn đầu cos bạn cũng nên lưu ý về chiều dài của đầu cos.

Việc lựa chọn đúng kích thước lỗ giúp đầu cos lắp vừa với thanh cái, aptomat hoặc thiết bị điện, tránh phải gia công lại khi thi công.

Lựa chọn loại đầu cos phù hợp

Tùy theo từng ứng dụng, bạn có thể lựa chọn các dòng đầu cos khác nhau như:

Đầu cos đồng SC: Phù hợp với hệ thống điện dân dụng và công nghiệp.
Đầu cos đúc đỏ DT, DTS: Dùng cho các mối nối chịu dòng điện lớn, yêu cầu độ bền cơ học cao.
Đầu cos đồng nhôm DTL: Sử dụng khi cần đấu nối cáp nhôm với thiết bị hoặc thanh cái bằng đồng.
Đầu cos chữ Y, đầu cos chữ U: Thích hợp cho tủ điện điều khiển và thiết bị tự động hóa.

Lưu ý về chiều dài đầu cos

Bên cạnh tiết diện và kích thước lỗ bắt bu lông, chiều dài của đầu cos cũng là yếu tố cần quan tâm. Các dòng đầu cos dài thường có diện tích tiếp xúc lớn hơn, khả năng chịu lực và chịu dòng tốt hơn, phù hợp với các ứng dụng yêu cầu độ ổn định cao. Trong khi đó, đầu cos ngắn sẽ thuận tiện cho những vị trí lắp đặt có không gian hạn chế.
Lưu ý: Cách chọn trên mang tính tham khảo. Việc lựa chọn còn phụ thuộc vào loại dây, dòng điện sử dụng và môi trường lắp đặt. Lựa chọn đúng dây dẫn phù hợp với kích thước đầu cos sẽ tăng khả năng dẫn điện. Đồng thời, các thao tác khi bấm đầu cos dây điện sẽ diễn ra dễ dàng hơn.

Cách xác định đầu cos phù hợp với dây điện

1. Kiểm tra tiết diện dây dẫn

Trên dây điện thường có ký hiệu: Ví dụ: 1.5mm², 2.5mm², 6mm², 16mm²
Đây là thông số đầu tiên để chọn kích thước đầu cos.

2. Chọn đúng loại đầu cos theo vị trí đấu nối

Không chỉ chọn theo kích thước dây, cần chọn đúng kiểu đầu cos:
Đầu cos tròn, chữ Y
Phù hợp với: Cọc đấu vít, Terminal, Thiết bị điện
Các dòng phổ biến như đầu cos RV và đầu cos SV được sử dụng nhiều trong các mạch điều khiển, hệ thống điện dân dụng và tủ điện.
Đầu cos kim
Phù hợp với: Terminal điều khiển, PLC, Relay
Đối với dây điện mềm nhiều sợi, các dòng đầu cos rỗng E giúp bó gọn đầu dây trước khi đưa vào thiết bị đấu nối.

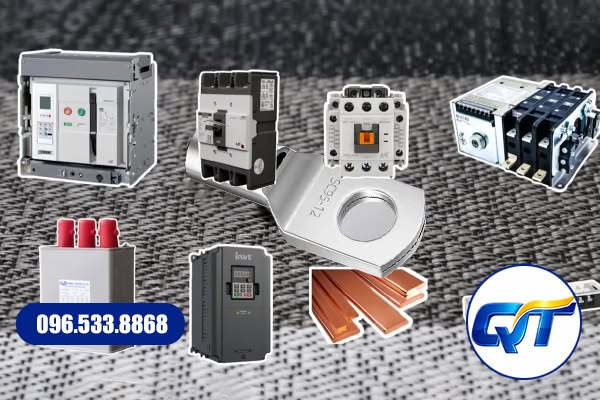

Đầu cos ép cáp công suất
Dùng cho: Dây nguồn, Tủ điện công nghiệp, Máy móc công suất lớn
Với nhóm ứng dụng này, các sản phẩm như đầu cos SC đồng mạ thiếc thường được lựa chọn nhờ khả năng chịu tải và độ ổn định khi đấu nối.

Những lỗi thường gặp khi chọn sai đầu cos

Chọn cos nhỏ hơn tiết diện dây
Có thể gây:

• Không đưa dây vào được
• Ép không đủ lực
• Dây dễ tuột

Chọn cos lớn hơn dây
Có thể gây:

• Tiếp xúc không tốt
• Điện trở tăng
• Nóng tại điểm nối

Đối với các hệ thống điện công nghiệp, nên lựa chọn những dòng cos lực như đầu cos đồng đúc nguyên chất hoặc đầu cos dài mạ thiếc để đảm bảo độ chắc chắn.
Dùng sai loại đầu cos
Ví dụ:  Dùng cos điều khiển cho dây nguồn lớn có thể không đảm bảo khả năng chịu tải.

Mua đầu cos theo tiết diện dây điện ở đâu?

Quang Thành cung cấp đa dạng các dòng đầu cos điện:

• Đầu cos điều khiển
• Đầu cos đồng
• Đầu cos đồng nhôm
• Đầu cos công nghiệp
• Đầu cos ép cáp

Sản phẩm đa dạng kích thước, phù hợp cho:

• Tủ điện
• Nhà máy
• Công trình điện
• Hệ thống tự động hóa

Liên hệ Quang Thành để được tư vấn lựa chọn đầu cos đúng tiết diện dây điện.

Kết luận

Lựa chọn đầu cos phù hợp với tiết diện dây điện (mm²) giúp đảm bảo hệ thống điện hoạt động ổn định, hạn chế lỗi đấu nối và nâng cao độ an toàn trong quá trình sử dụng.
Việc xác định đúng kích thước dây, kiểu kết nối và môi trường sử dụng sẽ giúp chọn được loại đầu cos phù hợp nhất.
Với đa dạng sản phẩm từ đầu cos điều khiển đến đầu cos công nghiệp, Quang Thành sẵn sàng hỗ trợ khách hàng lựa chọn giải pháp đấu nối hiệu quả.
