Các loại đầu cos dùng trong tủ điện công nghiệp

Giới thiệu

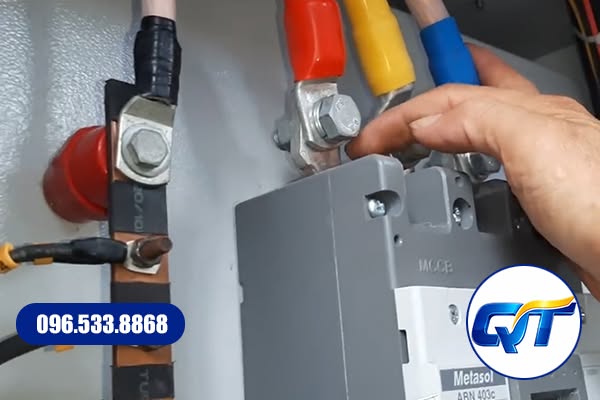

Trong hệ thống tủ điện công nghiệp, đầu cos là phụ kiện giúp kết nối dây dẫn với thiết bị điện như:

• Aptomat
• Contactor
• Relay
• Terminal
• Thanh cái

Một đầu cos phù hợp giúp:

• Dẫn điện ổn định
• Giảm tình trạng nóng điểm nối
• Tăng độ an toàn khi vận hành

Vì sao tủ điện công nghiệp cần sử dụng đầu cos?

So với cách đấu dây trực tiếp, sử dụng đầu cos giúp:

• Bảo vệ lõi dây
• Tạo điểm tiếp xúc chắc chắn
• Dễ bảo trì
• Hạn chế tuột dây

Đặc biệt trong môi trường nhà máy, tủ điện thường hoạt động liên tục nên chất lượng mối nối rất quan trọng.

Các loại đầu cos thường dùng trong tủ điện

1. Đầu cos tròn bọc nhựa RV

Đây là loại phổ biến trong tủ điện điều khiển.
Ứng dụng:

• Relay
• Terminal
• Thiết bị điều khiển

Tham khảo: đầu cốt tròn bọc nhựa RV

2. Đầu cos chữ Y SV

Cos chữ Y giúp đấu nối nhanh tại các vị trí cần tháo lắp thường xuyên.
Dùng cho:

• Cầu đấu
• Thiết bị điều khiển
• Mạch điện nhỏ

Xem thêm: đầu cos chữ Y SV

3. Đầu cos rỗng E

Đầu cos rỗng thường dùng cho dây mềm nhiều sợi.
Ưu điểm:

• Gom lõi dây gọn
• Ép chắc đầu dây
• Tạo điểm tiếp xúc tốt

Thông tin sản phẩm: cos rỗng E

4. Đầu cos dẹt DBV / DBN

Dùng nhiều trong các vị trí:

• Cầu đấu
• Thiết bị dạng chân dẹt
• Mạch điều khiển

Xem sản phẩm tại: đầu cos dẹt bọc nhựa DBV

Đầu cos công suất trong tủ điện

Với phần nguồn động lực, thường sử dụng các dòng: SC, DT, DTG
Do yêu cầu:

• Chịu dòng lớn
• Chịu tải cao
• Điểm nối chắc chắn

Xem thêm mã đầu cos: đầu cos ngắn SC, đầu cốt đúc đỏ 1 lỗ

Cách chọn đầu cos cho tủ điện

1. Chọn cos theo vật liệu dây dẫn
Dây đồng
Với dây đồng, có thể sử dụng:

• Cos đồng SC cho tải thông thường
• Cos đồng DT (cos đúc) cho tải lớn, dòng cao
• Cos đồng đuôi dài (DTG) cho các điểm đấu quan trọng

Dùng cos đúng vật liệu giúp mối nối dẫn điện tốt, hạn chế phát sinh nhiệt và oxy hóa.
Dây nhôm
Với dây nhôm, cần tuân theo nguyên tắc lựa chọn đúng kỹ thuật:

• Cos đồng nhôm DTL khi đấu dây nhôm vào thiết bị đồng
• Ống nối nhôm (GLM, GL, JT) khi nối dây nhôm với dây nhôm

Sai lầm phổ biến là dùng cos đồng cho dây nhôm, đây là nguyên nhân chính gây nóng mối nối sau thời gian vận hành.
2. Chọn cos theo dòng tải và công suất
Không phải mọi đầu cos đều chịu tải như nhau.

• Tải nhỏ, tủ điều khiển: cos SC mỏng hoặc cos mỏ vịt
• Tải trung bình: cos SC tiêu chuẩn, ép đúng lực
• Tải lớn, tủ tổng: cos DT, cos thân dài, cos 2 lỗ

Với các tủ điện tổng, tủ MSB, việc dùng cos dày và thân dài giúp:

• Phân bố lực ép đều
• Giảm điện trở tiếp xúc
• Tăng độ ổn định khi vận hành lâu dài

3. Chọn cos theo thiết bị đấu nối
Mỗi thiết bị trong tủ điện có đặc điểm đấu nối khác nhau.
MCCB, ACB, thanh cái

• Ưu tiên cos tròn (1 lỗ hoặc 2 lỗ)
• Với cáp lớn, nên dùng cos thân dài hoặc cos 2 lỗ để chống xoay

Contactor, cầu đấu

• Có thể dùng cos tròn hoặc cos mỏ vịt
• Với tủ điều khiển cần bảo trì thường xuyên, cos mỏ vịt giúp thao tác nhanh hơn

Domino, terminal

• Thường dùng cos mỏ vịt hoặc cos pin
• Không dùng cos tròn vì thao tác khó và dễ lỏng

Chọn cos đúng thiết bị giúp mối nối chắc, gọn và dễ bảo trì về sau.

Kết luận

Lựa chọn đúng loại đầu cos giúp tủ điện hoạt động ổn định, giảm lỗi đấu nối và nâng cao độ an toàn.
